常閉型直動式(NC, Closed when de-energised)
牙口 | 孔徑 (mm) | Kv值 | 動作壓力(bar) | 重量 (kg) | 材質 | 線圈 型式 | 型號 | 電壓 | 功率 (W) | 訂購編號 | ||
水 (l/min) | Min | Max | 本體 | 襯墊 | ||||||||
G 3/8 | 8.5 | 17.9 | 10 | 250 | 1.8 | INOX | PEEK | TM35 | BH2 | 230 V AC | 8 | 316182 |
24 V DC | 12 | 316189 | ||||||||||
TMEx35 | 24 V AC/DC | 10 | 316180 | |||||||||
350 | 1.8 | INOX | PEEK | TM35 | BH2 | 230 V AC | 8 | 316201 | ||||
24 V DC | 12 | 316202 | ||||||||||
TMEx35 | 24 V AC/DC | 10 | 316204 | |||||||||
G 1/4 | 5 | 8.6 | 10 | 250 | 1.2 | INOX | PEEK | TM35 | BH4 | 200V DC | 10 | 316191 |
24V DC | 12 | 316192 | ||||||||||
TMEx35 | 24 V AC/DC | 10 | 316194 | |||||||||
350 | 1.2 | INOX | PEEK | TM35 | BH4 | 200V DC | 10 | 316186 | ||||
24V DC | 12 | 316193 | ||||||||||
500 | 1.2 | INOX | PEEK | TM35 | BH4 | 200V DC | 10 | 316196 | ||||
24V DC | 12 | 316197 | ||||||||||
TMEx35 | 24 V AC/DC | 10 | 316199 | |||||||||
註: PEEK是一種非彈性密封材料，因此在低流體壓力下閥座有輕微的洩漏是正常狀態

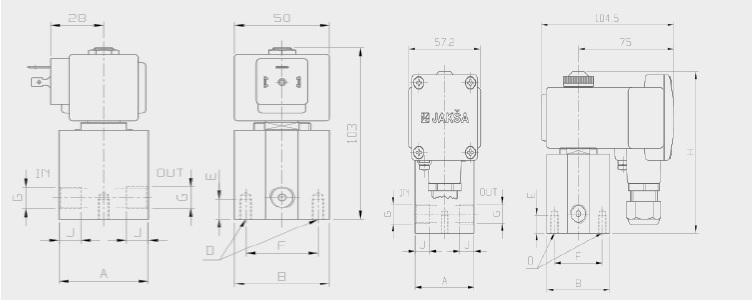

型號 | A | B | C | D | E | F | G | H | J |
BH2 | 55 | 60 | 113 | M8 | 18 | 40 | G 3/8 | 120 | 12.5 |

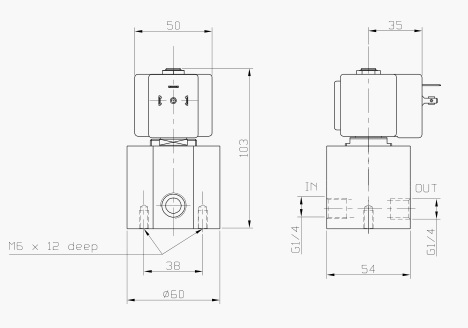

BH4 | 54 | 60 | 103 | M6 | 12 | 38 | G 1/4 | 110 | 13 |
常開型直動式(NO, Open when de-energised)
牙口 | 孔徑 (mm) | Kv值 | 動作壓力(bar) | 重量 (kg) | 材質 | 線圈 型式 | 型號 | 電壓 | 功率 (W) | 訂購編號 | ||
水 (l/min) | Min | Max | 本體 | 襯墊 | ||||||||
G1/4 | 5 | 8.6 | 10 | 500 | 0.14 | INOX | PEEK | TM35H | BH4NO | 24 V AC/DC | 80/4 | 315255 |
