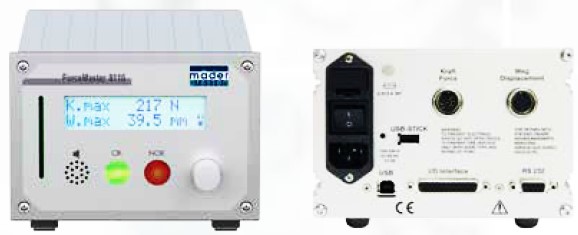

使用麥德TPC測量監控系統可低成本的監控及記錄整個沖壓過程。
- 適用於所有麥德手動式精密沖床
- 智能傳感器、自動識別傳感器值
- 使用主卡自動配置量測程序
- 操作容易,一鍵完成
- 螢幕顯示為兩數列,方便讀取數值
- OK /NOK顯示燈
- 警報音可做調整
- 多種計數器功能
- 沖壓出力值量測顯示
選配項目:
- 可透過USB進行測量記錄
- Tool card可儲存且設定專用測量數據
- Cam PLC 操作
- PLC card 可用於儲存且設置程序
TPC測量監控系統可迅速且容易的設定:
Sensor detection 傳感器檢測
沖壓出力及位移傳感器的連接器不可互換,可確保避免連接錯誤。傳感器的特性已經儲存在連接器的PCB版中,當TPC測量監控系統打開時,傳感器會自動檢測並歸零。若要更換傳感器,螢幕上會顯示更換傳感器,必須經過確認後才可繼續執行。
Auto-configuration 自動配置
TPC測量監控系統基於一次性流程建立監控報告,此報告可在設備上或是所提供的軟體即時進行手動接收或格式修改,便可預期此流程是否會製造出良品。
OK/NOK notifications OK/NOK通知
TPC測量監控系統對於OK的良品會顯示綠燈,NOK的不良品會以預設的信號音及紅燈通知。在一般狀態下,TPC測量監控系統預設為NOK,而在手動配置量測程序下,可以關閉此功能。
Software 軟體
校正及設想的軟體已包含在自動配置中。
選配項目:
USB interface for a USB stick USB連接口
圖形曲線數據可以儲存在USB隨身碟中,方便紀錄及評估,一次儲存的時間通常會≧3秒。
Cam PLC
Cam PLC以與路徑控制器的相同方式進行工作,當cam達成時,也會評估沖頭的移動方向。Cam區域的程式啟動取決於沖程的返回,且基於SCM,有順序的執行程式。只有當條件滿足了才會執行下一個動作,並跳至下一步。
程式中各有8個輸入及輸出可供使用,但cam PLC無法當成沖床以安全性為考量的唯一設置。
SmartCards 智慧卡
Tool card及PLC card
Single-dimensional operation 單向操作
也可僅用沖壓出力值傳感器來操作TPC測量監控系統
TPC測量監控系統的傳感器

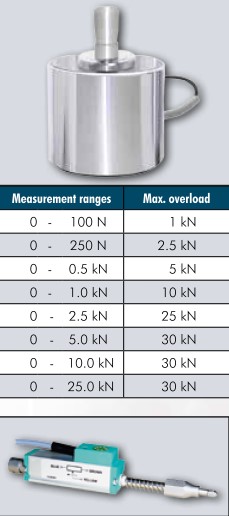

荷重元
荷重元對於手動沖床來說是理想的出力傳感器
總測量誤差: 校準後 <± 1%
最大使用力: 約120%的額定功率
防護等級: 依據EN 60529: IP54
直徑: 50 mm
高度(不含鎖定銷): 50 mm
鎖定銷直徑: x 21 mm
傳感器孔的直徑 x 深度: x 25 mm
註: 傳感器無法感受到橫向的力量
電位器
線性偏差: 校準後0.1%
解析度: 0.01 mm
防護等級依據N 60529: IP 40
電位器的改裝套件
現有的手動式沖床可以改裝為帶有改裝套件的電位器。
