斜直牙共用接頭55111 點擊圖片放大
商品名稱:

斜直牙共用接頭55111

規格介紹:

1. 鍍鎳銅體。

2. 義大利原裝進口。
3. 螺紋均設計為UNIVERSAL SHORT，為用戶提供以下優勢：
   • 減少本體總長。
   • 與平行螺紋相比，六角形尺寸較小。
   • 可同時適用PS、PT螺牙。
   • 與表面不平整或凹凸及不同種類的倒角或半徑產品皆可正確鎖緊。

詳細介紹:

pressure pic.png

壓力

-0.99bar(-0.099MPa)

20 bar(2.0MPa)

temperature pic.png

溫度

-20 °C

+80 °C

fluid pic.png流體
壓縮空氣/真空/水



型號:

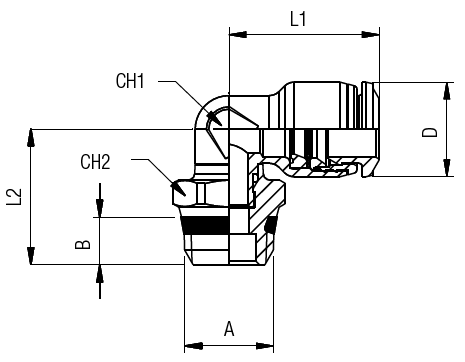

 Code   Tube   A   B   L1   L2   CH1   CH2   D   Pack.
 55111 00 001   4   1/8   5.5   16.5   16.5   7   13   10   10
 55111 00 002   4   1/4   7   16.5   18   7   15   10   10
 55111 00 003   5   1/8   5.5   20   17.5   9   13   12   10
 55111 00 004   6   1/8   5.5   20.5   17.5   9   13   12   10
 55111 00 005   6   1/4   7   20.5   18.9   9   15   12   10
 55111 00 006   6   3/8   7.5   20.5   20   9   17   12   10
 55111 00 007   6   1/2   9   20.5   22   9   21   12   10
 55111 00 008   8   1/8   5.5   22   18.5   10   13   14   10
 55111 00 009   8   1/4   7   22   20   10   15   14   10
 55111 00 010   8   3/8   7.5   22   20.5   10   17   14   10
 55111 00 011   8   1/2   9   22   23   10   21   14   10
 55111 00 012   10   1/4   7   26.5   21.8   13   16   17   10
 55111 00 013   10   3/8   7.5   26.5   21.8   13   17   17   10
 55111 00 014   10   1/2   9   26.5   24.3   13   21   17   10
 55111 00 015   12   1/4   7   30   23.1   16   16   20   10
 55111 00 016   12   3/8   7.5   30   23.1   16   17   20   10
 55111 00 017   12   1/2   9   30   25.6   16   21   20   10
 55111 00 018   14   3/8   7.5   31   26.5   18   20   21   10
 55111 00 019   14   1/2   9   31   27   18   21   21   10
