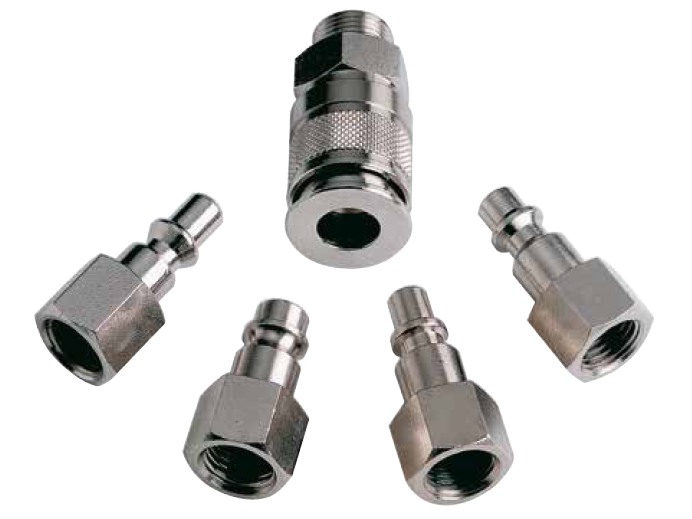

快速接頭-歐規 點擊圖片放大
商品名稱:

快速接頭-歐規

規格介紹:

1. 鍍鎳黃銅體
2. 不銹鋼AISI 420球柱
3. 鍍鎳黃銅導環環耦合
4. NBR O型密封圈
5. 不銹鋼AISI 302環形螺母彈簧
6. 鍍鎳黃銅遮版
7. 不銹鋼AISI 302遮版彈簧
8. 鍍鎳黃銅耦合背件
9. 鍍鎳黃銅套管

產品特色:

#在市面上一般類型的接頭無論是在形狀還是在尺寸上，通常需要用特定的插頭組裝，不可互換。
AIGNEP的190系列快速接頭可與4種不同類型的插頭包含Profile Swiss, European, Italian, UNI ISO 6150 B-12一起使用，確保完美的連結。
# 鍍鎳黃銅和不銹鋼材質的接頭中最常使用的型號和公制直徑均有。
# 可用於壓縮空氣和注塑冷卻系統。
# 義大利原裝進口。

檔案下載:

規格表下載

詳細介紹:

MULTISOCKET

pressure pic.png

壓力

0 bar

25 bar

temperature pic.png

溫度

-20 °C

+80 °C

fluid pic.png

流體
壓縮空氣

Max static pressure pic.png
最大靜壓
35 bar
threads pic.png

平行氣體符合ISO 228 Class A

Flow Rate pic.png

流量

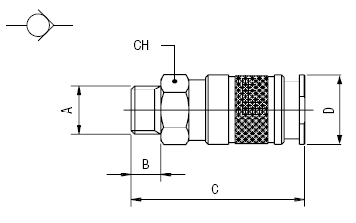

外牙-母端 :



型號:

 Code   A   B   C   D   CH   Pack.
 00191 00 001   1/4   8   49   24   21   10
 00191 00 002   3/8   9   50   24   21   10
 00191 00 003   1/2   10   51   24   24   10

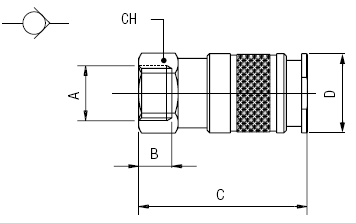

內牙-母端 :



型號:

 Code   A   B   C   D   CH   Pack.
 00192 00 001   1/4   11   51   24   21   10
 00192 00 002   3/8   11.5   51   24   21   10
 00192 00 003   1/2   14   55   24   24   10

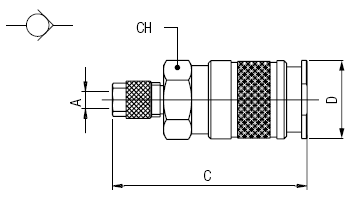

接管-母端 :



型號:

 Code   A   B   C   D   CH   Pack.
 00194 00 001   6/4   -  55   24   21   10
 00194 00 002   8/6   -  55   24   21   10
 00194 00 003   10/8 -  55   24   21   10
 00194 00 007   12/10 -  57.5   24   21   10

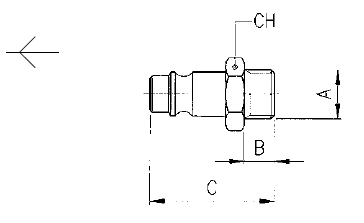

外牙-公端 :



型號:

 Code   A   B   C   D   CH   Pack.
 00261 00 01 03 NB   1/4   8   33   -  17   10
 00261 00 01 04 NB   3/8   9   34   -  19   10
 00261 00 01 05 NB   1/2   10  35.5 -  24   10

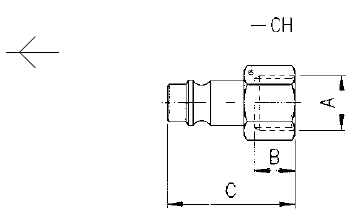

內牙-公端 :



型號:

 Code   A   B   C   D   CH   Pack.
 00262 00 01 03 NB   1/4   11   33   -  17   10
 00262 00 01 04 NB   3/8   11.5  33.5 -  19   10
 00262 00 01 05 NB   1/2   14  36 -  24   10

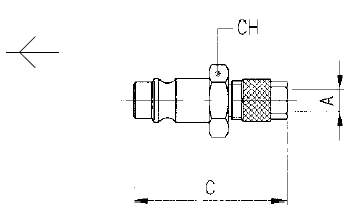

接管-公端 :



型號:

 Code   A   B   C   D   CH   Pack.
 00264 00 001   6/4   -  36   -  13   10
 00264 00 002   8/6   - 36.5 -  13   10
 00264 00 003   10/8   - 38.5 -  14   10
 00264 00 004   12/10   - 47.5 -  16   10
