快速接頭-日規 點擊圖片放大
商品名稱:

快速接頭-日規

規格介紹:

1. 鍍鎳黃銅體
2. 不銹鋼AISI 420球柱
3. 不銹鋼AISI 302環形螺母彈簧
4. 不銹鋼AISI 303導環聯軸器
5. NBR O型密封圈
6. 鍍鎳黃銅遮版
7. 不銹鋼AISI 302遮版彈簧
9. 螺紋末端連接NBR O型密封圈
10. 鍍鎳黃銅耦合背部件
11. 鍍鎳黃銅套管
12. 鋼製接頭

產品特色:

# Aignep快速接頭400系列能夠滿足客戶的多種需求。
# 型號多樣化，有單雙重切斷型及一對多插頭型(MULTISOCKET)。
# 鍍鎳黃銅和不銹鋼材質的接頭中最常使用的型號和公制直徑均有。
# 可用於壓縮空氣和注塑冷卻系統。
# 義大利原裝進口。

檔案下載:

規格表下載

詳細介紹:

pressure pic.png

壓力

0 bar

25 bar

temperature pic.png

溫度

-20 °C

+80 °C

fluid pic.png

流體
壓縮空氣

Max static pressure pic.png
最大靜壓
35 bar

threads pic.png

平行氣體符合ISO 228 Class A

Flow Rate pic.png

流量

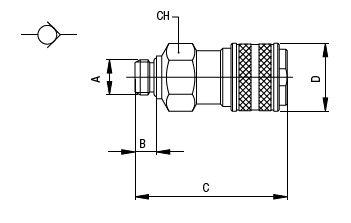

外牙-母端 :



型號:

CodeABCDCHPack.
 00401 00 001   1/4   8   57   25.5   22   10
 00401 00 002   3/8   9   58   25.5   22   10
 00401 00 003   1/2   10   58   25.5   25   10

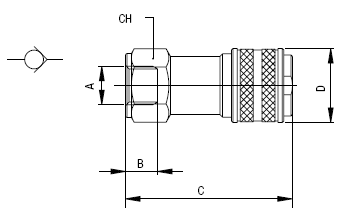

 內牙-母端 :



型號:

 Code   A   B   C   D   CH   Pack.
 00402 00 001   1/4   11   57.5   25.5   22   10
 00402 00 002   3/8   12   58.5   25.5   22   10
 00402 00 003   1/2   15   61.5   25.5   24   10

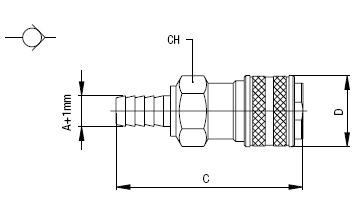

接管-母端 :



型號:

 Code   A   C   D   CH   Pack.
 00405 00 002   8   67   25.5   22   10
 00405 00 003   10   67   25.5   22   10
 00405 00 004   12   67   25.5   22   10

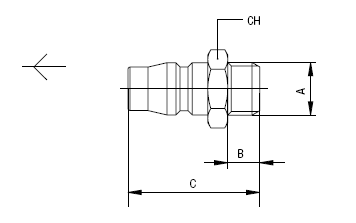

外牙-公頭 :



型號:

 Code   A   C   D   CH   Pack.
 501AC 00 51 03 ZI   1/4   8   33   17   10
 501AC 00 51 04 ZI   3/8   9   34   19   10
 501AC 00 51 05 ZI   1/2   10   35.5   24   10

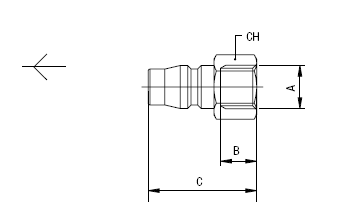

內牙-公頭:



型號:

 Code   A   C   D   CH   Pack.
 502AC 00 51 03 ZI   1/4   11   33   17   10
 502AC 00 51 04 ZI   3/8   12   33.5   19   10
 502AC 00 51 05 ZI   1/2   15   37   24   10
